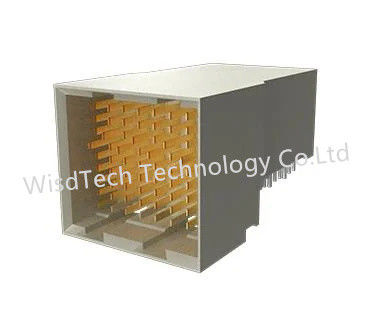

10136590-101LF เครื่องเชื่อมแบบมวลขนาดความเร็วสูง VS2 3X8 RH SM 1S/G RF Interconnects
10136590-101LF
,10136590-101LF เครื่องเชื่อมแบบโมดูล
,เครื่องเชื่อมแบบโมดูลความเร็วสูง
| แอมเฟนอล | |
| ประเภทสินค้า: | เครื่องเชื่อมความเร็วสูง / โมดูลาร์ |
| 72 ตําแหน่ง | |
| 9 แถว | |
| 2 มม. | |
| กดปรับ | |
| PwrBlade | |
| ขนาดใหญ่ | |
| ยี่ห้อ: | แอมเฟนอล FCI |
| วัสดุติดต่อ: | สายเหล็ก |
| วัสดุประกอบบ้าน: | ผืนยาวร้อน (TP) |
| มุมการติดตั้ง: | มุมขวา |
| ประเภทสินค้า: | เครื่องเชื่อมความเร็วสูง / โมดูลาร์ |
| หมวดย่อย: | เครื่องเชื่อม Backplane |
| ชื่อทางการค้า: | PwrBlade |
คําอธิบาย
เครื่องเชื่อม AirMax VS2® ให้เส้นทางการย้ายจาก AirMaxVS® สําหรับความเร็วสูงสุด 20Gb/s
ขอบเขตความปลอดภัยสําหรับการทํางานของระบบ 802.3ap แบบปกติ ด้วยความยืดหยุ่นของการออกแบบสนามปินเปิด
เครื่องเชื่อมใช้ลักษณะการออกแบบและเทคโนโลยีของ AirMax VS® และ VSe® เพื่อบรรลุสัญญาณที่ดีขึ้น
ความสมบูรณ์แบบและคุณสมบัติทางกล เมื่อเทียบกับเครื่องเชื่อม AirMaxVS®
เครื่องเชื่อมใช้เทคโนโลยี FCI สําหรับการออกแบบที่ไม่มีโลหะ
การออกแบบคู่ความแตกต่างเพื่อให้เกิดการสูญเสียต่ําและเสียงข้ามต่ํา
และไม่จําเป็นต้องมีการเปลี่ยนแปลงในร่องรอย PCB ของเครื่องเชื่อม
อินเตอร์เฟซที่สอดคล้องกับการจับคู่และความสามารถในการรักษาการมอบหมายปินที่สําคัญสามารถ
สําหรับการประหยัดค่าใช้จ่ายเมื่ออุปกรณ์ใหม่และปรับปรุง
ได้ถูกออกแบบมาเพื่ออนุญาตการติดตั้งและการใช้ต่อไปของการ์ดลูกสาวเก่า, การ์ดเส้น,
มีการใช้งานในสนามและการ์ดโมดูลความเร็วสูงใหม่หรือในอนาคต
ภาชนะและหัวรองรับการใช้งาน backplane, midplane และ coplanar
●ให้เส้นทางการย้ายไปยัง 20Gb / s ต่อคู่ความแตกต่าง
ข้อมูลทางเทคนิค
วัสดุ
• ติดต่อ: สารสกัดทองแดงที่มีประสิทธิภาพสูง
• ติดต่อ จบ:
• การเคลือบที่พื้นฐานการทํางานที่อินเตอร์เฟซที่แยกได้ ((Telcordia GR-1217-CORE Central Office)
• ทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลือง
• ตัวเลือกทองแดง
• โฮสติกความสามารถสูง 94-V0
• การเคลือบ GXT+TM
ผลประกอบการไฟฟ้า
• ความต้านทานการสัมผัส: ≤60 mΩ เริ่มต้นในการใช้งานในพื้นหลัง, ≤120 mΩ เริ่มต้นในการใช้งาน coplanar
•ปัจจุบันที่ระบุ (เมื่ออุณหภูมิสูงขึ้น ≤ 30 °C มากกว่าอุณหภูมิภายใน) 0.5 A / ติดต่อ
• ความสามารถในการเสียการใส่: ดูกราฟด้านล่าง
• ผลประกอบการ Crosstalk: ดูกราฟด้านล่าง
• Telcordia GR-1217-CORE สํานักงานกลางผ่านการประเมินคุณภาพ
• ความทนทาน: 200 จันทร์• แรงจับคู่: 0.50N แม็กซ์./สัมผัส
•แรงปลดพันธุ์: 0.15N นาที/สัมผัส
• 0.4 มิลลิเมตร PCB หลุม: 15N สูงสุด
• 0.5 มิลลิเมตร PCB หลุม: 30N มากที่สุด
