ICS840001AK-34LF เครื่องสังเคราะห์นาฬิกา Jitter Cleaner 2 LVCMOS OUT SYNTHESIZER วงจรบูรณาการ
ICS840001AK-34LF เครื่องสังเคราะห์นาฬิกา Jitter Cleaner 2 LVCMOS OUT SYNTHESIZER
| IDT | |
| ประเภทสินค้า: | คล็อคซินธีไซเซอร์ / จิตเตอร์ลีนเนอร์ |
| RoHS: | รายละเอียด |
| 840001-34 | |
| 2 ผลิต | |
| LVCMOS, LVTTL | |
| 213.33 MHz | |
| คริสตัล | |
| 42.67 MHz | |
| 3.465 V | |
| 2.375 วอล | |
| 0 C | |
| + 70 C | |
| SMD/SMT | |
| VFQFPN-16 | |
| ท่อ | |
| ยี่ห้อ: | IDT |
| ความสูง: | 1 มม. |
| ความยาว: | 3 มม. |
| อ่อนไหวต่อความชื้น: | ใช่ |
| กระแสไฟฟ้าการทํางาน: | 100 mA |
| ประเภทสินค้า: | เครื่องสังเคราะห์นาฬิกา / เครื่องทําความสะอาดจิตเตอร์ |
| หมวดย่อย: | IC ชุดนาฬิกาและไทม์ |
| ความกว้าง: | 3 มม. |
| ส่วน # ชื่อเล่น: | ICS840001AK-34LF 840001-34 |
คําอธิบาย
840001-34 เป็น LVCMOS/LVTTL Synthesizer ที่ออกได้สองตัว
การออกคือ LVCMOS / LVTTL การออกเวลาประกอบหลัก (Q)
และผลิตหนึ่งคือนาฬิกามาตรฐาน LVCMOS/LVT TL สามภาวะ
(REF_ OUT) ออกที่ความถี่ของ ocillator คริสตัล
อุปกรณ์สามารถรับคริสตัลจาก 15.31 25MHz ถึง 42.67MHz
สามารถสังเคราะห์ผลิตจาก 81.67MHz ถึง 213.33MHz

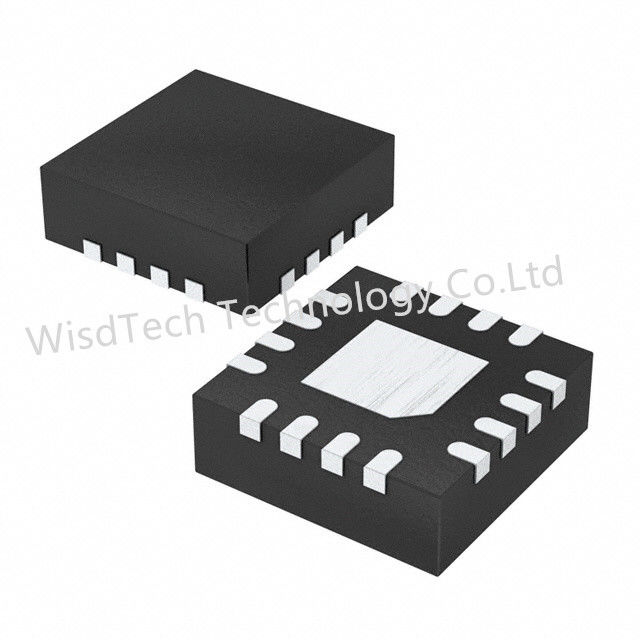

840001-34 ถูกบรรจุใน VFQFN 16 ปินขนาด 3 มม. x 3 มม.
เหมาะสําหรับการใช้บนบอร์ดที่มีพื้นที่จํากัด
ลักษณะ
● 2 ทางออก LVCMOS/LVTTL, 22 ความขัดแย้งทางออกทั่วไป
การออกเวลาหลักหนึ่ง (Q)
การออกนาฬิกาอ้างอิงสามภาวะ (REF_ _ OUT)
●อินเตอร์เฟซอสซิเลเตอร์คริสตัลสามารถรับคริสตัลจาก
15.3125MHz ถึง 42.67MHz, 18pF คริสตัลเรซอนันต์ปานกลาง
●ระยะความถี่การออก Q: 81.67MHz ถึง 213.33MHz
●RMS ระยะ jtter @ 106.25, (637kHz - 10MHz): 0.38ps (ปกติ)
●ระยะ VCO: 490MHz ถึง 640MHz
●ไฟฟ้า 3.3V และ 2.5V
●อุณหภูมิการทํางานภายใน 0 °C ถึง 70 °C
●มีในแพ็คเกจไร้หมู (RoHS 6)
ICS840001AK-34LF เป็นรุ่นของเครื่องกําเนิดนาฬิกา IC (Integrated Circuit) ผลิตโดย Integrated Device
เทคโนโลยี (IDT) มันถูกออกแบบมาเพื่อให้การผลิตนาฬิกาที่มีประสิทธิภาพสูง สําหรับการใช้งานที่หลากหลาย
นี่คือบางลักษณะและลักษณะสําคัญของเครื่องกําเนิดนาฬิกา ICS840001AK-34LF:
-
การผลิตนาฬิกา: ICS840001AK-34LF สามารถผลิตนาฬิกาออกหลายครั้ง
ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ ความถี่ความถี่ความถี่ ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ ความถี่ความถี่ความถี่ความถี่ ความถี่ความถี่ความถี่ ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ ความถี่ความถี่ความถี่ ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่ความถี่
ในระบบอิเล็กทรอนิกส์
-
ระยะความถี่: เครื่องกําเนิดนาฬิการองรับระยะความถี่ที่กว้าง โดยทั่วไปกว้างจากไม่กี่
megahertz (MHz) ถึงหลายร้อย megahertz (MHz) ทําให้มันเหมาะสําหรับความต้องการเวลาที่หลากหลาย
ในการใช้งานที่แตกต่างกัน
-
เทคโนโลยีล็อคเฟส (PLL): อุปกรณ์ใช้เทคโนโลยี PLL เพื่อสร้างความมั่นคงและแม่นยํา
สายวงจร PLL ยอมให้การคูณความถี่, การแบ่ง, และการสอดคล้องระยะ
การปรับปรุงความแม่นยําภายในระบบ
-
การทํางาน Jitter ต่ํา: Jitter หมายถึงการเปลี่ยนแปลงในเวลาของสัญญาณนาฬิกา, และการลดการ jitter เป็น
สําคัญสําหรับการใช้งานที่มีประสิทธิภาพสูง ICS840001AK-34LF ถูกออกแบบมาเพื่อให้ผลิต jitter ต่ํา
นาฬิกา, รับประกันเวลาที่น่าเชื่อถือและสม่ําเสมอในระบบ
-
การตั้งค่าผลิต: เครื่องกําเนิดนาฬิกาให้บริการหลายการตั้งค่าผลิต, รวมถึงความแตกต่างและ
ผลิตแบบเดียว เพื่อรองรับความต้องการระบบที่แตกต่างกันและความต้องการในการเชื่อมต่อ
-
ความดันไฟฟ้า: เครื่อง ICS840001AK-34LF ใช้ความดันไฟฟ้าในช่วง 2.5V ถึง 3.3V
ทําให้มันเข้ากันได้กับระดับไฟฟ้ามาตรฐานที่ใช้ในระบบอิเล็กทรอนิกส์หลายระบบ
-
Package and Pin Compatibility: IC มีในแพ็คเกจขนาดเล็ก และใช้ Pin ตามมาตรฐานของอุตสาหกรรม
ทําให้มันง่ายกว่าที่จะบูรณาการเข้ากับการออกแบบบอร์ดวงจรที่มีอยู่และปรับปรุงการออกแบบ
กระบวนการ
มันสําคัญที่จะสังเกตว่ารายละเอียดและรายละเอียดเฉพาะของ ICS840001AK-34LF อาจแตกต่างกัน
แนะนําให้ดูใบข้อมูล หรือติดต่อผู้ผลิต เพื่อหาข้อมูลที่แม่นยําและทันสมัยที่สุด
ข้อมูล
